Membuat Power Bank sendiri untuk mengisi battery Hp


Diluar sana memang sudah banyak berbagai macam tipe Power Bank, dengan harga yang bervariasi, tapi adakah dari teman teman yang memiliki keinginan kuat untuk mencoba membuat power bank sendiri, untuk mengisi atau charging Hp, dimana kebutuhan akan koneksi internet saat ini luar bisa seperti harus ada dimanapun kita berada, pasti dengan konektivitas yang tinggi maka battery Hp kita akan cepat terkuras, oleh karena itu bagi teman teman yang berkeinginan kuat untuk membuat power bank sendiri dengan barang barang yg ada disekitar kita maka langkah langkah berikut ini dapat dicoba:

1. siapkan peralatan untuk pembuatan
IMG_20140107_125247
dari gambar diatas kita bisa menyiapkan berbagai macam peralatan seperti tang pemotong, tang pemotong kabel, obeng plus dan minus, solder, timah, battery ( diusahakan yang dapat diisi ulang), lalu Box atau casing, tempat battry isi 4 ( 2 Buah), saklar ON/OFF, terminal kabel, dan yang terakhir adalah alat yg digunakan untuk melakukan proses carging di mobil.
IMG_20140107_125312  IMG_20140107_125323
IMG_20140107_125333  IMG_20140107_125411
IMG_20140107_125344  IMG_20140107_130458
2. Setelah semua peralatan sudah siap maka langkah selanjutnya kita siap untuk membuat power bank, ambil bagian yang biasa digunakan untuk charging hp di mobil, kemudian bongkar dan ambil rangkaian PCB didalamnya, seperti gambar dibawah ini
IMG_20140107_132934
setelah itu ambil PCB yang terdapat didalamnya, PCB ini lah yang akan kita gunakan untuk menurunkan tegangan atau istilahnya DC to DC Converter, lalu kita seting PCB tersebut di dalam Casing yang sudah kita siapkan, kita dapat menggunakan glue gun atau lem tembak untuk menempelkan PCB kedalam Casing,  seperti gambar dibawah ini
IMG_20140107_132944 IMG_20140107_134227
IMG_20140107_134250  IMG_20140107_134236
3. Langkah kemudian kita siap untuk melakukan proses wiring rangkaian dengan menggunakan kabel-kabel tambahan, kita hubungkan kabel berwarna biru yang merupakan kabel (+) dengan kabel warna merah dan kabel warna kuning yang merupakan kabel (-) dengan kabel warna hitam, kabel positip atau yang berwarna merah kita hubungkan dengan switch ON/OFF, lalu kita koneksikan kabel tersebut dengan terminal kabel seperti gambar dibawah ini
IMG_20140107_140331  IMG_20140107_140423
IMG_20140107_140815  IMG_20140107_141209
IMG_20140107_141215
4. Setelah proses wiring selesai maka langkah selanjutnya adalah melakukan pengujian rangkaian, cara pengujian dapat kita lakukan dengan menghubungkan rangkaian dengan power supply DC 10V dan hubungkan dengan Hp kita masing masing seperti pada gambar dibawah ini
OLYMPUS DIGITAL CAMERA    OLYMPUS DIGITAL CAMERA
5. jika proses pechargingan dapat berlangsung dengan sempurna, selamat�!!!power bank anda sudah jadi, tapi ini belum selesai, kita harus menggantikan Power Supply DC tersebut dengan battery, dalam hal ini alat yang saya buat menggunakan 8 buah batter yang dapat diisi ulang (700 mAH) kenapa saya memilih (700 mAH) ya karena pertimbangan harga, lebih murah he�he�he�maklum untuk percobaan, akan tetapi saya tidak menganjurkan pemilihan battery ini ya teman teman karena pasti akan cepat habis pada saat digunakan ( Ingat ini hanya percobaan ) jadi kalau mau dipakai real untuk kebutuhan teman teman, alangkah baiknya teman teman menggunakan battery dengan mAH yg lebih besar dari yg saya buat, dengan mempertimbangkan keamanan masing masing Hp yang teman teman punyai ( dengan kata lain mAH yg sesuai dengan kapasitas battery teman teman, biar awet saja battery hp teman teman) oke saatnya kita memasukan battery kedalam power bank seperti gambar dibawah ini
IMG_20140107_143036
karena saya menggunakan tempat battery yang berisi 4 maka kedua buah tempat battery tersebut saya gabungkan secara seri agar mendapatkan nilai tegangan sebesar +/- 9 V, jadi ke 8 buah battery tersebut saya susun seri.
IMG_20140107_144734

lalu kita rangkai battery tersebut dengan menghubungkan kabel (+) battery kita sambungkan kedalam terminal kabel yang berisi kabel berwarna merah, lalu kabel (-) battery kita sambungkan kedalam terminal kabel yang berisi kabel berwarna hitam.
PROSES UNTUK MELAKUKAN ISI ULANG BATTERY SILAHKAN TEMAN TEMAN LIHAT GAMBAR DIBAWAH INI�!

Proses Charging
digambar sudah saya jelaskan untuk pembuatan sistem pengisian battery, harap diperhatikan gambarnya.
Untuk dapat mengisi ulang battry power bank tersebut jangan lupa tarik kabel kebelakang juga menuju terminal kabel yang kedua yang letaknya dibelakang battery, yang berfungsi untuk mengecas ulang battery power bank nya ( dan perlu diingat untuk melakukan proses pengecasannya sesuaikan dengan tegangan battery yang teman teman pakai, bisa dilihat di google untuk standar pengecasan agar sesuai dengan tegangan kerja). bisa dilihat pada gambar diatas

IMG_20140107_144951

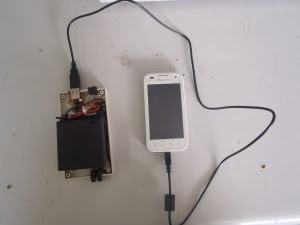

6. Setelah semua proses kita lakukan saatnya melakukan percobaan ke Hp yang kita miliki seperti gambar dibawah ini
OLYMPUS DIGITAL CAMERA
